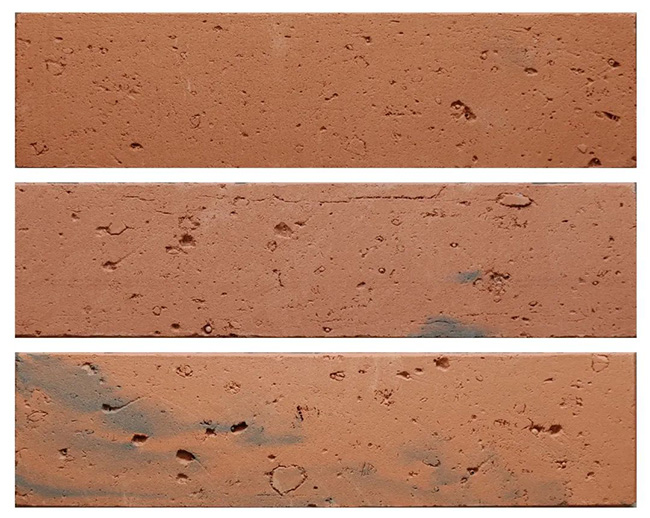

FLAT 福萊特軟瓷G面窯變劈開(kāi)磚
軟瓷
軟瓷，并非真正的瓷，也不是瓷磚，它是一種新型的建筑裝飾材料。
基本信息
中文名   軟瓷
外文名   無(wú)
定義       MCM材料 建材
分類(lèi)       軟瓷

產(chǎn)品介紹
軟瓷技術(shù)產(chǎn)品主要原料：黃土、紅土、白土、黑土、水泥棄塊、瓷碴及石粉等無(wú)機物，都可成MCM系列產(chǎn)品的主要原料。

經(jīng)過(guò)30余道工藝流程復合改性后的土，具有很好的可塑性，科學(xué)界把這種神奇的新材料命名為“MCM”。MCM融合了有機材料的柔韌性和無(wú)機材料的耐老化性，無(wú)毒無(wú)輻射性。

“MCM”在光化異構及受控的曲線(xiàn)溫度下，可任意造型——你能夠想到的，都能實(shí)現。MCM專(zhuān)屬機械系統，成型過(guò)程，實(shí)現了零排放、零污染。耗能、耗材比同種類(lèi)產(chǎn)品低80%以上。

MCM系列產(chǎn)品可回收再生新品，或通過(guò)物化機械處理還原泥土本質(zhì)，回歸耕種。

以城建廢棄土、水泥棄塊及瓷渣、石粉等無(wú)機物為原料，經(jīng)分類(lèi)混合、復合改性，在光化異構及曲線(xiàn)溫度下成型。

原生態(tài)土具有極好的抗紫外線(xiàn)、耐酸堿鹽的腐蝕及溫和特性。經(jīng)復合改性后的土，具有極好的可塑性，在光化異構及受控的曲線(xiàn)溫度下，可任意制成各種片材、塊材、卷材、型材。如用改性土合成的陶土板、石材、劈開(kāi)磚、瓷磚、木板等各種建筑飾面片材，每平方米耗能只需0.2度電，并且重量?jì)H3-8 kg/㎡，具有柔性，利于與各種材料珠聯(lián)璧合，抗震、抗裂、耐凍融、抗污自潔等性能都非常優(yōu)秀?！CM建筑飾面片材，俗稱(chēng)軟瓷，其顏色由泥土產(chǎn)地決定。原生態(tài)土顏色非常豐富，主要以復合灰為主，如灰黃、灰紅、灰黑、灰白等，達256種集合顏色。所以，軟瓷與生俱來(lái)色澤天然、優(yōu)雅豐富。對于具有城市色彩規劃意識的國家，MCM顏色，最具理想化。MCM成型肌理，以各種天然材質(zhì)肌理或歷代工藝品元素、現代藝術(shù)創(chuàng )作元素等為基礎，采用尖端感光?？寺〖夹g(shù)制作，每塊材料紋理都很真實(shí)、自然、極少重復。這種不規則而又渾然天成的自然美，非常符合城市建筑回歸自然的要求?？苫厥赵偕缕?，

軟瓷技術(shù)產(chǎn)品有無(wú)一重復的石材紋理，卻沒(méi)有開(kāi)山劈嶺。

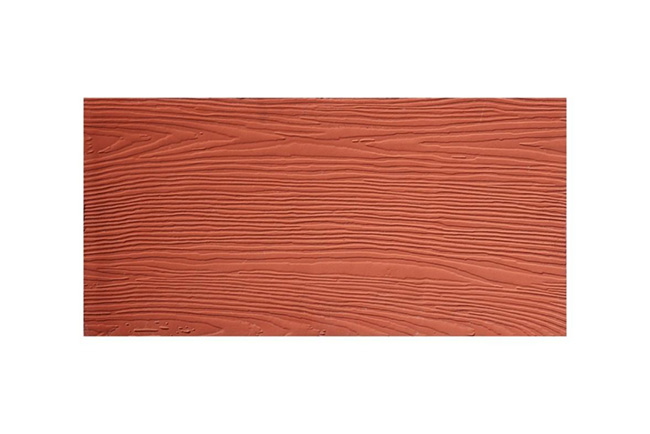

軟瓷技術(shù)產(chǎn)品有純天然的實(shí)木紋理，卻沒(méi)有砍伐樹(shù)林。

軟瓷技術(shù)產(chǎn)品有無(wú)比奢華的真皮效果，卻沒(méi)有獵殺動(dòng)物。

軟瓷是一種環(huán)保生態(tài)建材，此外，軟瓷建筑裝飾材料表現力極強，不僅可逼真表現石材、陶瓷、木、皮、針織、金屬板、編織、清水板等現有材質(zhì)的顏色和質(zhì)感，更可按建筑師、設計師的設計要求，創(chuàng )造具有個(gè)性化的表現形式。

軟瓷建筑裝飾材料可粘貼于多種基層上，如新建建筑的混凝土、磚、各種墻材或既有建筑的陶瓷磚、馬賽克、石材、涂料、木面、鋼板鋁板、活動(dòng)板房等飾面層上，因此其粘貼基層涵蓋面非常廣。

軟瓷建筑裝飾材料必須采用軟瓷專(zhuān)用粘結劑進(jìn)行粘接，改性成分為水溶性高分子聚合物乳液與專(zhuān)用粘結劑現場(chǎng)按比例電動(dòng)攪拌混合呈粘稠狀方可使用。

產(chǎn)品性能
軟瓷（MCM材料）是一種新型的節能低碳裝飾材料，其作為墻面裝飾材料，具有質(zhì)輕、柔性好、外觀(guān)造型多樣、耐候性好等特點(diǎn)；其用作地面裝飾材料，具有耐磨、防滑、腳感舒適等特點(diǎn)；施工簡(jiǎn)便快捷，比傳統材料縮短工期，節約空間，節約成本，而且不易脫落。適用于外墻、內墻、地面等建筑裝飾，特別適用于高層建筑外飾面工程、建筑外立面裝飾工程、城市舊城改造外墻面材、外保溫體系的飾面層及弧形墻、拱形柱等異形建筑的飾面工程。

產(chǎn)品特點(diǎn)
隨著(zhù)國家對墻體節能的重視和推廣，人們對墻體保溫隔熱有了一定的認識。然而，很多人卻忽視外墻保溫的“系統性”，甚至認為飾面層可以隨意選擇，而完全不考慮飾面層與外保溫系統的“系統性和相互匹配性”。事實(shí)上，飾面層是外保溫系統中不可缺少的一個(gè)功能層。由于外墻外保溫系統中的保溫材料均是密度低、強度差的材料，如膨脹聚苯板、膠粉聚苯顆粒等，這也就要求外墻外保溫體系的外飾面層要適應保溫材料的特點(diǎn)，除了應達到一般外墻飾面的要求外，外墻外保溫體系對飾面層的性能還有附加要求：自重、拒水透氣性、柔韌性、耐候性、耐凍融性等。


輕、薄、 柔
2-4mm厚/片，節省空間，運輸成本低。

保溫材料都是密度低、強度小的材料，承重能力非常有限。重量是系統對飾面材料的主要要求之一。陶瓷面磚飾面層的外墻外保溫體系自重可達到50kg/㎡以上，甚至80 kg/㎡，國內一般柔性面磚為4-6Kg/㎡。2mm厚的外墻軟瓷飾面磚重量?jì)H約2Kg/㎡。德國有規定：對于自重大于10kg/m2體系必須在粘貼的同時(shí)附加錨釘。外墻軟瓷飾面磚質(zhì)量與涂料相當，安裝軟瓷柔性面磚直接粘貼即可，無(wú)需錨固。拋開(kāi)安全性問(wèn)題，其施工亦比瓷磚要簡(jiǎn)單方便很多。

在實(shí)際的外墻外保溫工程中，面層開(kāi)裂問(wèn)題較為嚴重，并成為住宅建筑一大通病。飾面層的“柔”性不夠、抗開(kāi)裂性差是造成外墻外保溫系統開(kāi)裂的原因之一。當保溫系統受到太陽(yáng)直射時(shí)，由于聚苯板熱熱熱阻性好，使抗裂砂漿防護層的熱量不易通過(guò)傳導擴散，其表面平衡溫度在夏季可達60-75℃，部分地區甚至達80℃，比傳統的磚墻、混凝土墻上抹涂的水泥砂漿層高10-15℃。根據材料熱脹冷縮的普遍規律，保溫系統的基層變形量遠大于普通水泥砂漿基層的變形量。這就要求其上的飾面層要有足夠的柔韌性柔韌性來(lái)適應這種變形。瓷磚飾面的主要安全問(wèn)題之一就是陶瓷面磚的剛性與體系防護層所要求的柔性相抵觸，造成的系統的變形很大，面磚與防護層之間產(chǎn)生很大的溫濕剪切應力，影響面磚與防護層之間的附著(zhù)安全性。

抹抗裂砂漿→粘結劑→面磚，可變形性逐層增加是保證外保溫系統抗裂性能的理想模式。這一理想模式要求粘結劑和面磚都擁有良好的“柔性”。軟瓷柔性面磚通過(guò)選擇合適的高分子聚合物單體和比例,可達到較好的強度和斷裂伸長(cháng)率,經(jīng)檢測,標準溫度下軟瓷柔性面磚的拉伸強度和斷裂伸長(cháng)率分別可達4. 8MPa 和83.2 % , 0℃時(shí)其拉伸強度和斷裂伸長(cháng)率也可達到7.0MPa和40.3%。按JC/T864-2000《聚合物乳液建筑防水涂料》中的方法來(lái)檢測軟瓷柔性面磚的柔度，其在直徑20mm的棒上作180°繞折，無(wú)裂紋。這一性能也使拐角處的施工變得相對快捷、容易。

表現力極強

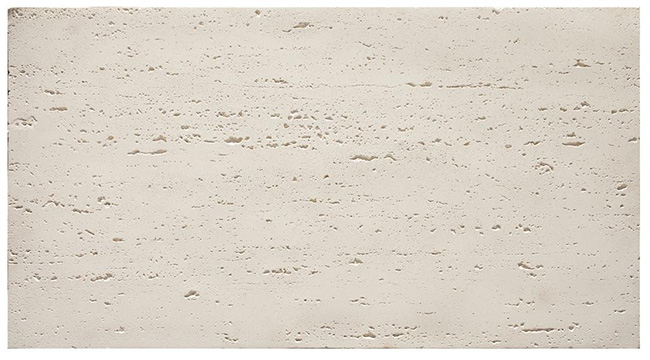

原生態(tài)形式合成各種天然石材、木和陶瓷磚、面磚、金屬、皮紋、巧奪天工。


外墻材料對建筑物的整體感觀(guān)起著(zhù)重要作用。軟瓷飾面磚豐富的外觀(guān)表現力是其主要特色之一。軟瓷飾面磚的顏色可由天然的泥色提供，也可由無(wú)機礦物顏料提供，可按需要調配任意顏色。其表面紋理通過(guò)模具獲得，可制成仿天然石頭紋、木紋、皮紋等效果。此外，特殊的表面處理工藝使其獲得了栩栩如生的仿真效果。


抗污自潔

特殊納米釉面，凈茶自潔技術(shù)。分別有4級，3級抗污能力。
外墻軟瓷飾面磚的耐污性能按GB/T 3810.14-2006《陶瓷磚試驗方法》檢測為4級，相當于拋光磚的耐污能力。
A級防火

國家A級防火柔性材料。
歐洲新的外墻外保溫標準《帶抹灰層的墻體外保溫符合體系指南》中對外墻外保溫的防火特性有明確規定，但JG 149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》中對系統的防火性未作要求，JGJ144-2004《外墻外保溫工程技術(shù)規程》中對防火性的要求也僅為“高層建筑外墻外保溫工程應采取防火構造措施”。但顯然，保溫系統各材料的防火特性是必須考慮的。外墻軟瓷飾面磚含有大量的泥土這種良好的阻燃劑，使外墻軟瓷飾面磚的防火級別達到了A2級。

柔，抗震防裂

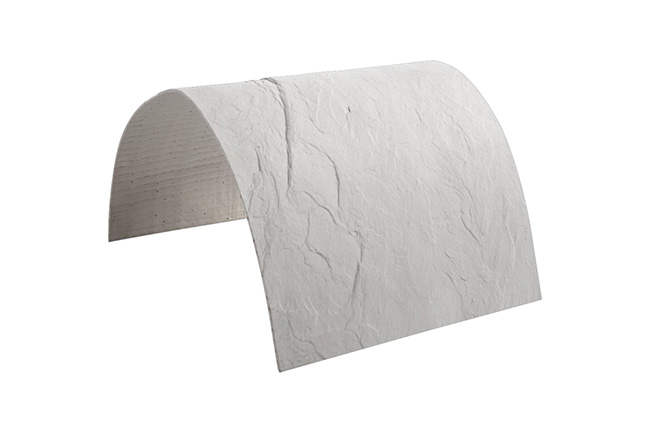

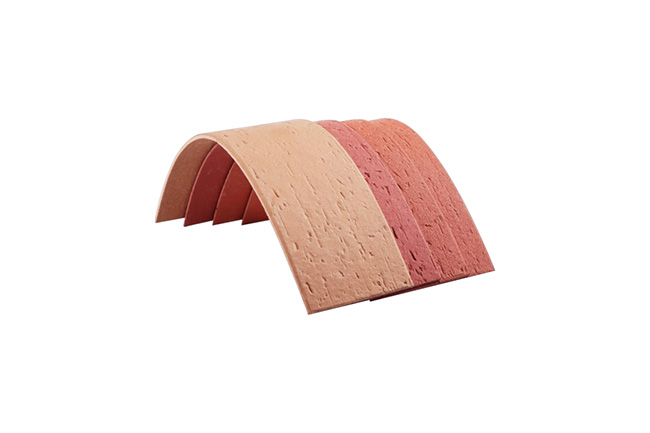

質(zhì)地柔，延展性好，抗震防裂。

抗凍融

凍融實(shí)驗達100次（相當100年），表面無(wú)粉化，無(wú)裂紋，無(wú)剝落。
在自然環(huán)境下外墻外保溫系統承受著(zhù)冷熱循環(huán),日光曝曬,風(fēng)吹雨打,酸堿侵蝕等考驗,因此耐候性,耐老化性和耐凍融性是保溫系統的一個(gè)非常重要的指標，對飾面層也提出了更高的耐久要求。外墻軟瓷飾面磚的主要成分：泥土具有良好的耐老化性、耐候性，所搭配的高分子聚合物亦具有良好的耐候性，再根據需要輔以少量抗凍劑，使外墻軟瓷飾面磚獲得了較好的耐候性和耐凍融性能。經(jīng)檢測，外墻軟瓷飾面磚在2000h人工氣候老化和人工輻射暴露實(shí)驗后，無(wú)裂紋、無(wú)粉化；在-30℃至10℃以上的區間經(jīng)100次反復凍融循環(huán)，無(wú)裂紋、剝落、變色等現象；此外，其分別在3%的鹽酸或30g/L的氫氧化鉀中浸泡800h后，均無(wú)起泡、脫落現象。

耐久耐酸堿

耐老化性能達3500h以上，相當50年不會(huì )變質(zhì)。

既透氣又防火，讓建筑自由呼吸。更生態(tài)、更安全，讓居住更健康。

建筑物防水功能好壞，對建筑物保溫節能的效果影響很大，甚至影響到建筑物壽命的長(cháng)短。當外墻外保溫系統滲水或漏水時(shí)，水就使保溫性能降低，甚至完全喪失。在冬天，滲入的水會(huì )結冰，體積膨脹9%，從而產(chǎn)生膨脹應力，這些會(huì )對外墻外保溫系統造成災難性的破壞。侵蝕性的氣體，如CO2、SO2、SO3 等，也是通過(guò)水變?yōu)樗岫鴮е峦鈮ν獗叵到y損壞。從國外近十年的長(cháng)期測試結果來(lái)看，如果外墻安裝了具有良好防水功能的外墻外保溫系統后，其后面的既有結構物可以長(cháng)期保持干燥狀態(tài)，混凝土內平衡含水率可以降低到80%的臨界濕度以下，此時(shí)混凝土內的鋼筋不會(huì )發(fā)生銹蝕，也就是說(shuō)結構物的耐久性獲得了提高。因此，從防水功能來(lái)說(shuō)，外墻吸水應該應該越小越好。

另一方面，如果外墻外保溫系統透氣性不好，水氣擴散受阻，產(chǎn)生應力，將使飾面層鼓泡，脫落；并且導致墻身含濕量逐步增加，產(chǎn)生冷凝水富集，從而給墻體結構等性能帶來(lái)不利影響。從透氣性來(lái)說(shuō)，外墻系統水汽擴散阻力應越小越好。理想的外墻系統應既沒(méi)有吸水性，又沒(méi)有水汽擴散阻力。但事實(shí)上這是不可能的，只能二者兼顧和統一。

國家標準JG149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》中規定，外保溫系統的5mm厚防護層，浸水24h，吸水量要≤500g/m2；外保溫系統防護層和飾面涂層一起，水蒸氣濕流密度要≥0.85g/(m2.h)。在JGJ144-2004《外墻外保溫工程技術(shù)規程》對此規定有些不同。以JG149-2003中的規定來(lái)看，對于外墻面，就吸水性來(lái)說(shuō)，一般外層要求比內層低，也就是說(shuō)外飾面層要低于防護層，即飾面層吸水量要少于500g/m2，這樣才能使比較少的水進(jìn)入墻體；就水蒸氣濕流密度來(lái)說(shuō)，一般外層要求比內層高，也就是說(shuō)外飾面層要高于防護層，即外飾面層水蒸氣濕流密度要遠遠大于0.85g/(m2.h)，這樣水蒸氣才能暢通無(wú)阻地排出。

德國涂裝技術(shù)準則要求用于外墻外保溫飾面的建筑涂料，其吸水性≤0.2 kg/(m2h0.5)，水汽擴散阻力≤ 0.7m。
外墻涂料中，就吸水量和不透水性來(lái)說(shuō)，彈性涂料、有光涂料、水性金屬漆一般均能滿(mǎn)足要求。有些涂料要與某些底涂配合使用，才能達到要求。對于透氣性來(lái)說(shuō)，彈性涂料難以達到要求，硅樹(shù)脂涂料等能符合水蒸氣濕流密度的要求。

與涂飾面外墻外保溫體系相比，瓷磚特別是釉面磚的水蒸氣阻力非常大，有瓷磚剝落現象的外保溫體系，瓷磚總是與粘結劑、抹面膠漿一起掉下來(lái)，而外飾面總是處于飽水狀態(tài)。高水蒸氣阻力形成的瓷磚背面的冷凝水使這種體系發(fā)生凍融破壞的幾率很大。

材料的吸水性和透氣性主要與材料的孔隙率和孔徑、表面張力等有關(guān)。外墻軟瓷飾面磚是由水溶性高分子聚合物乳液與改性泥土聚合成的具有網(wǎng)絡(luò )鏈狀結構的材料，通過(guò)溫度控制調整分子交聯(lián)程度可得到最適范圍的孔隙率、孔徑大小，達到“水密性—吸水性—透氣性”的綜合平衡。此外，其吸水性還可通過(guò)改變分子的親水性來(lái)調節。據檢測數據來(lái)看，外墻軟瓷飾面磚的吸水率為2%左右，不透水性實(shí)驗表明，其在壓力0.3MPa下，保持30min無(wú)滲漏現象。參照JG149-2003中的方法檢測其吸水量和透氣性，其吸水量為浸水24h，吸水量為402 g/㎡, 水蒸氣濕流密度0.95g/(㎡.h)，拒水透氣性能完全達到作為外墻外保溫材料的要求。
福萊特研發(fā)的反射隔熱軟瓷更是讓建筑具有冬暖夏涼的效果。

可循環(huán)

可完全再生，新能源生產(chǎn)，無(wú)三廢排放。

省成本

內外墻翻新，無(wú)須敲掉舊基面，施工方便，無(wú)垃圾產(chǎn)出工期短、成本低。
